Pipeline Tracing（パイプライントレーシング）

はじめに​

Apache Doris の Pipeline 実行エンジンでは、各 Instance の実行計画ツリーが複数の Pipeline Task に分割され、専用の Pipeline スケジューラによってスケジュールされ、実行されます。Pipeline Task の数が多い場合、これらのタスクがスレッドや CPU コアにどのように割り当てられるかは、実行性能に影響する重要な要因になります。

Pipeline Tracing ツールを使うと、特定のクエリまたは期間のスケジューリング過程を観察でき、性能の分析やボトルネックの特定が容易になります。

使用手順​

1. スケジューリングデータを記録する​

HTTP インターフェースを使用して、BE がスケジューリング過程を記録するかどうか、および記録方法を制御します。これらの設定は、指定した BE にのみ適用されます。

目的HTTP コマンド
Pipeline Tracing の記録を無効にするcurl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=disable
クエリごとに一件の記録を生成するcurl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=perquery
一定期間のトレース記録を生成するcurl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=periodic
期間の長さ（秒）を設定するcurl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?dump_interval=60

コマンド例：

# Disable Pipeline Tracing recording
curl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=disable

# Produce one record per query
curl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=perquery

# Produce a tracing record over a fixed period
curl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?type=periodic

# Set the period length to 60 seconds
curl -X POST http://{be_host}:{http_port}/api/pipeline/tracing?dump_interval=60

2. データ形式を変換する​

記録されたデータは、対象の BE の log/tracing ディレクトリに書き込まれます。doris/tools/pipeline-tracing/ にある変換スクリプトを使用して、生データを Perfetto で読み込める JSON 形式に変換します。

cd doris/tools/pipeline-tracing/
python3 origin-to-show.py -s <SOURCE_FILE> -d <DEST>.json

パラメータ：

パラメータ説明
-s <SOURCE_FILE>BE が生成した生のトレースファイルのパス
-d <DEST>.json可視化に使用する出力 JSON ファイルのパス

詳しい使い方は、そのディレクトリにある README.md を参照してください。

3. Perfetto で可視化する​

  1. Perfetto を開きます。

  2. Open trace file をクリックし、前の手順で生成した JSON ファイルを選択します。

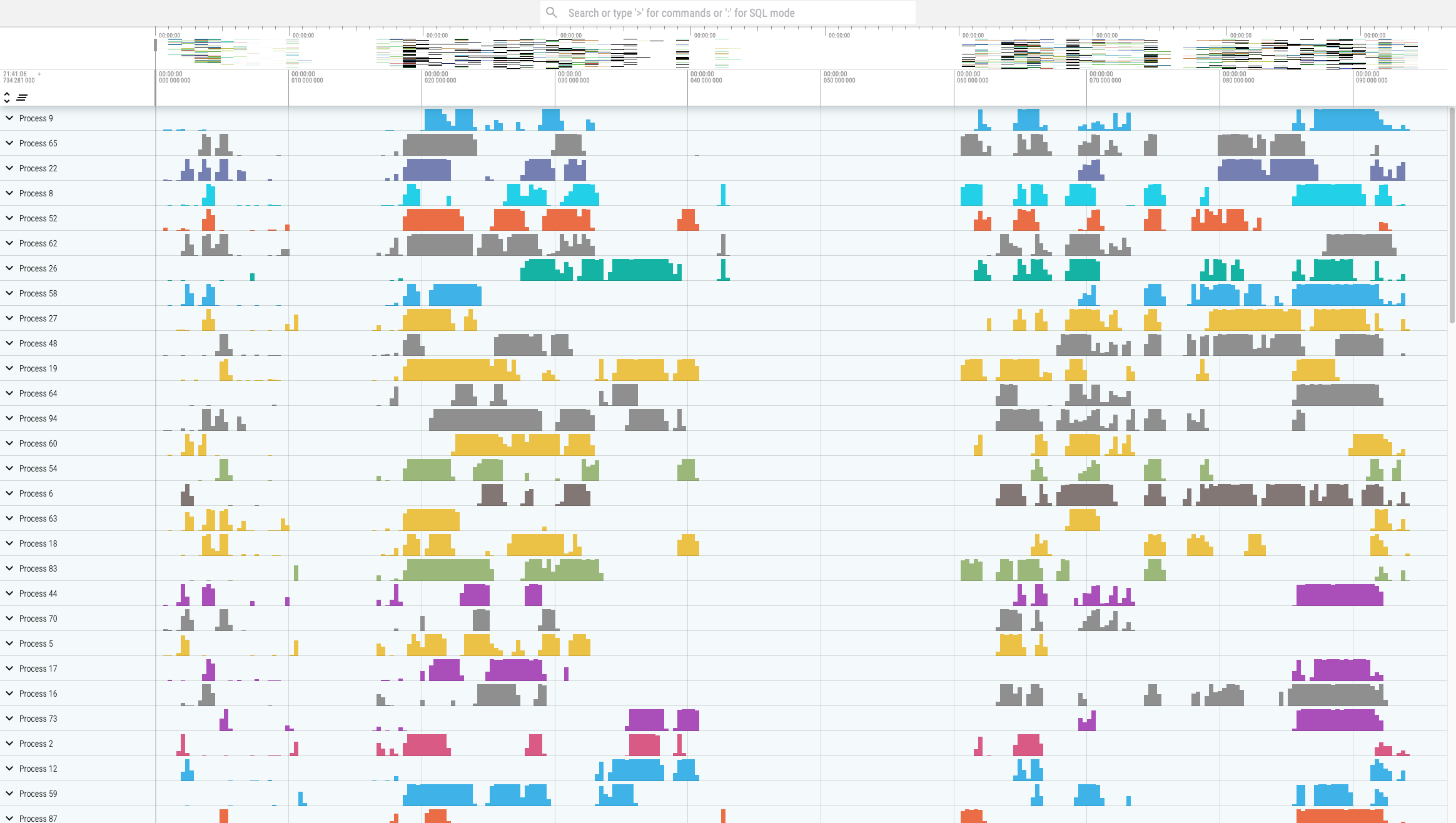

  3. スケジューリング結果を確認します。

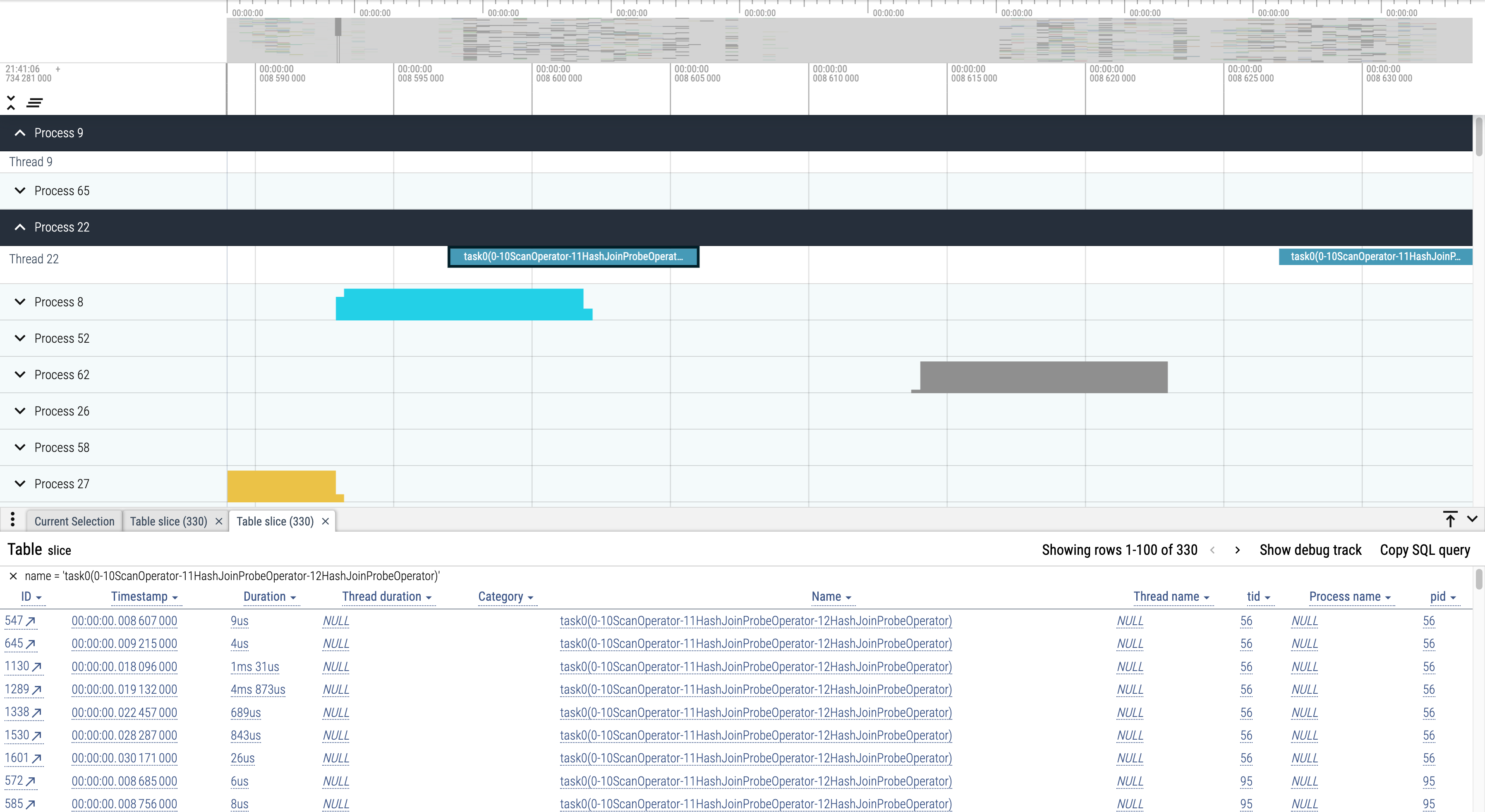

    Perfetto では、同じタスクが CPU コア間でどのようにスケジュールされるかも確認できます。

よくある質問（FAQ）​

Q: トレースファイルはどこにありますか？

対象の BE の log/tracing ディレクトリにあります。ファイル名にはタイムスタンプとクエリ情報が含まれます。

Q: Pipeline Tracing を有効にすると性能に影響しますか？

多少のオーバーヘッドが生じます。スケジューリングを調査するときだけ有効にし、調査が終わったら type=disable で無効にしてください。
